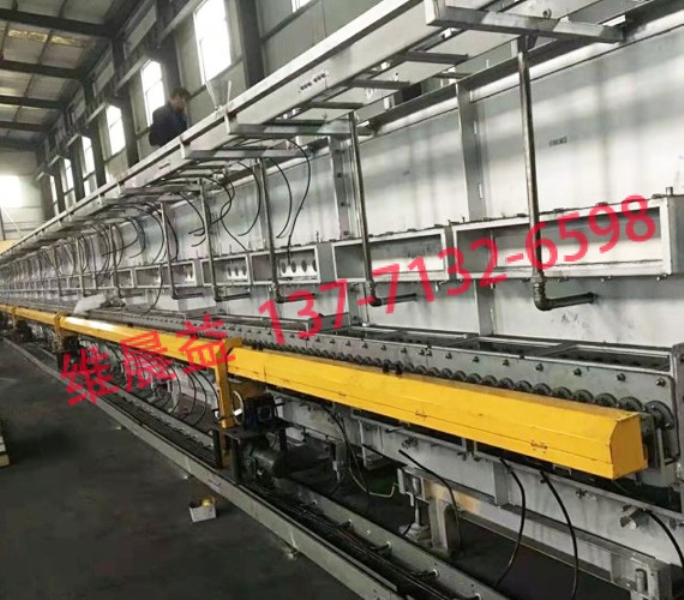

辊道炉机械部分

1.传动装备：传动采用斜齿轮式传动（产地佛山），传动的主动装在窑炉的右边，（以窑头向后看的方向），5台变频电机（产地江苏），速度可调。调节速度为每小时1000～3500mm

2.传动结构：传动机构是窑炉进产品的动力源，运动是否平稳可靠直接响产品质量，传动由变频电机带动齿轮传动。根据机械设计原理组合而成，正常工作是由电机带动齿轮传动陶瓷管构转动托板按设计要求的速度匀速前进。

3.传动管：传动管为陶瓷管（产地宜兴）￠50mm辊棒节距为80mm，

辊道炉电气部分

1.控制方式：控制方式为模块，控制柜内设有总电源空气开关，每组设有电流表，独立空气开关，控制开关，指示灯等，控制柜上设有超温亮灯报警功能。

2.控温仪表：控温仪表选用上海（国龙）仪表，外形新颖，采用模块控制，PID可调，控温精度高，操作方便。

3.传动电器：传动电器设计在控制柜内，调速变频器装在控制柜面板上，方便调速

4.控制柜：控制柜采用3台GGT柜，GGT柜是目前一种高端电器柜，外形精美，质量可靠，内有风扇散热，另外控制柜内装有一个节能灯，开门即亮，方便夜间检查和维修。
